JT-CC123便携式粗糙度仪

JT-CC123便携式粗糙度仪
JT-CC123便携式粗糙度仪

一、产品概述

JT-CC123便携式粗糙度仪是我公司推出的新一代袖珍便携式表面粗糙度仪。它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点,可以广泛应用于各种金属与非金属的加工表面的检测,应用于机械加工、汽车、轴承、机床、模具、精密五金、高等院校及科研单位等。该仪器是传感器主机一体化的袖珍式仪器,具有手持式特点,更适宜在生产现场使用。

优点

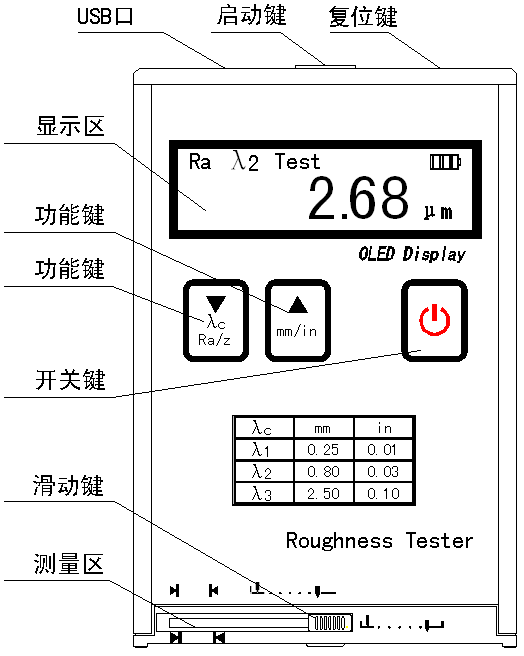

用优化的电路设计及传感器结构设计,将电箱、驱动器及显示部分合为一体,使其达到高度集成化;任意选择Ra、Rz、Rq、Rt测量参数;不仅可以测量外圆、平面、锥面,还可测长宽大于80×30mm的沟槽。

二、性能特点

  • 外形采用拉铝模具设计,坚固耐用,抗电磁干扰能力显著,符合当今设计新趋势。
  • 采用高速DSP处理器进行数据处理和计算,测量和运算速度极大提高。
  • 显示液晶采用流行的OLED彩色显示屏,高亮度,无视角,宽温度,适合各种场合使用。
  • 采用锂离子充电电池,可长时间工作,无记忆效应,可边充电边工作,充电时间短,电池寿命长。
  • 使用通用的USB接口进行充电和通讯。采用专用的充电器或计算机的USB口进行充电,方便快捷。
  • 点阵液晶显示,界面提示信息丰富。
  • 实时监测锂电电池电量并显示,及时提醒用户进行充电并具有充电进度提示。
  • 自动关机功能以及低功耗软硬件设计使仪器工作时间超长,适合各种现场使用。
  • 传感器测头具有保护门,有效的保护了传感器测头,保证了测量的精度。

三、技术参数

  • 测量参数(µm ):Ra、Rz、Rq、Rt
  • 行程长度(mm):6
  • 取样长度(mm):0.25 ,0.80 ,2.50
  • 评定长度(mm):1.25 ,4.0
  • 测量范围(µm ):    Ra:  0.05 ~ 15.00; Rz:  0.1 ~ 50
  • 示值误差:±15%
  • 示值变动性: <12%
  • 传感器触针针尖圆弧半径及角度:针尖圆弧半径:10 µm±1 µm
  • 角        度:90°+5°/-10°
  • 传感器触针静测力及其变化率
  • 触针静测力:     ≤ 0.016N
  • 测力变化率:      ≤ 800N/m
  • 传感器导头压力:  ≤ 0.5N
  • 电池:3.7V锂离子电池
  • 外形尺寸:106 mm×70 mm×24 mm
  • 重量:200g
  • 工作环境条件
    温    度:  -20℃~40℃ ;
    相对湿度:   <  90%
    周围无振动、无腐蚀性介质

四、标准配置

序号



数量

单位

1

机壳

1

2

传感器

1

3

电池

1

4

充电器

1

5

标准校准样块

1
