浅谈超声波探伤仪的工作原理和原理图

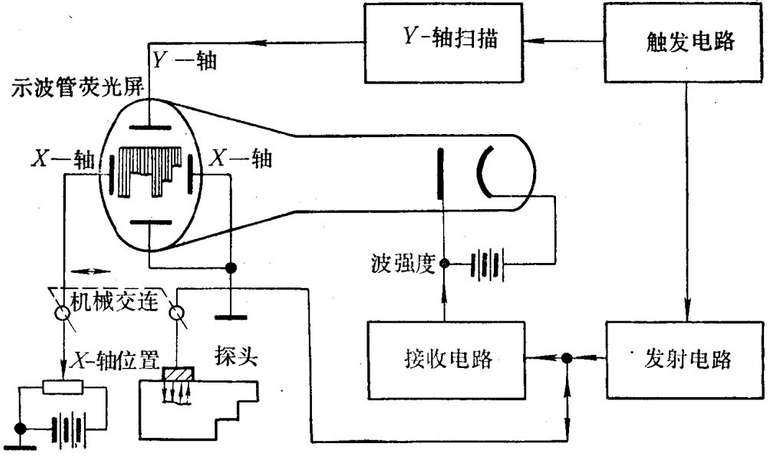

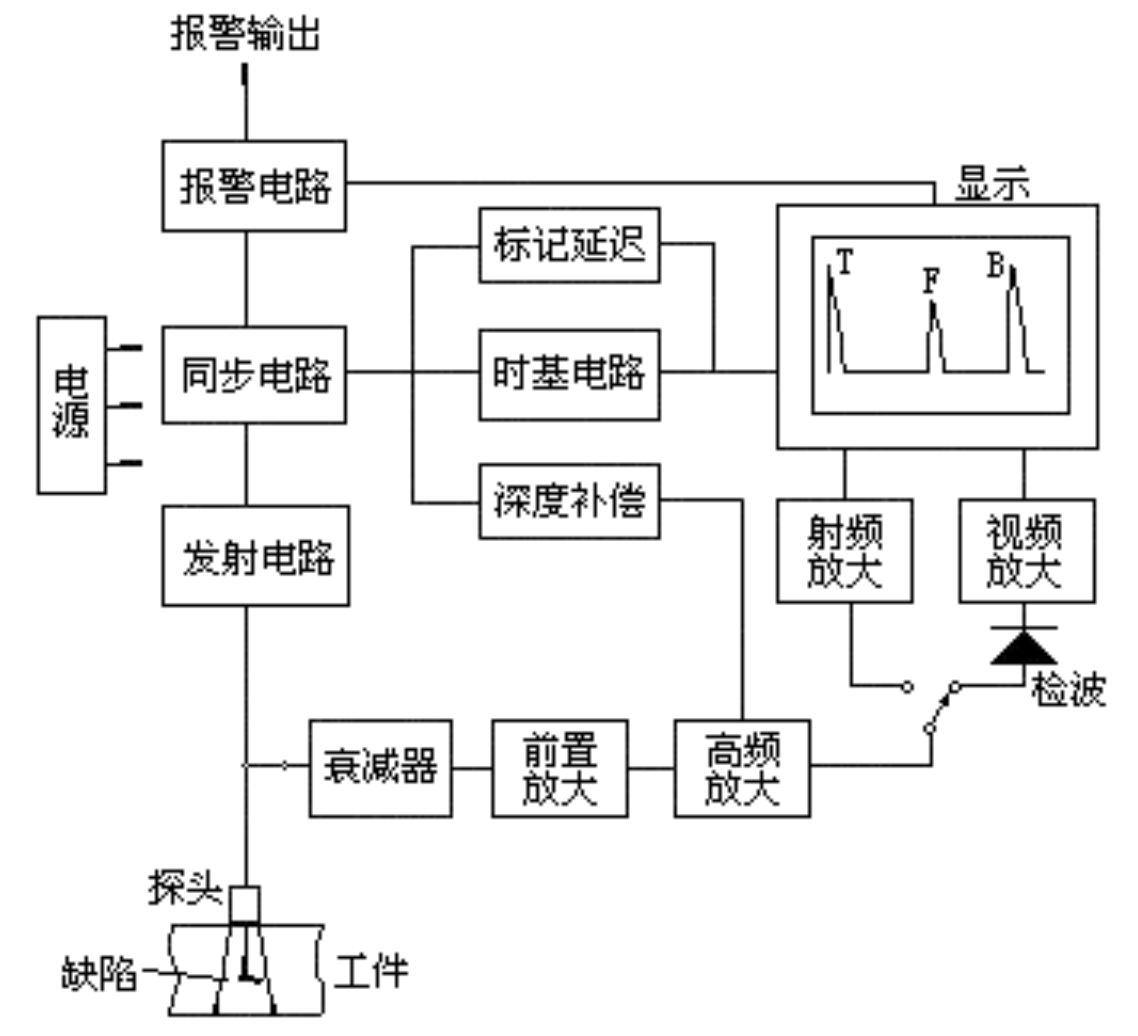

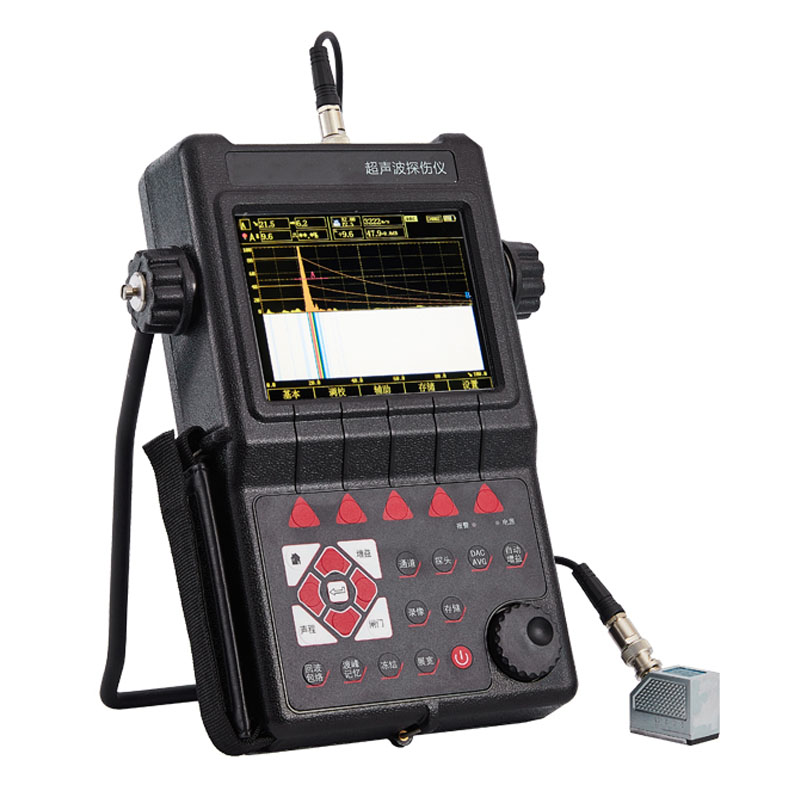

探伤仪种类繁多，但在实际的探伤过程，脉冲反射式超声波探伤仪应用的最为广泛。一般在均匀的材料中，缺陷的存在将造成材料的不连续，这种不连续往往又造成声阻抗的不一致，由反射定理我们知道，超声波在两种不同声阻抗的介质的交界面上将会发生反射，反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关。脉冲反射式超声波探伤仪就是根据这个原理设计的。



无损检测的常规方法有直接用肉眼检查的宏观检验和用射线照相探伤、超声探伤仪、磁粉探伤仪、渗透探伤、涡流探伤等仪器检测。肉眼宏观检测可以不使用任何仪器和设备，但肉眼不能穿透工件来检查工件内部缺陷，而射线照相等方法则可以通过各种各样的仪器或设备来进行检测，既可以检查肉眼不能检查的工件内部缺陷，也可以大大提高检测的准确性和可靠性。至于用什么方法来进行无损检测，这需根据工件的情况和检测的目的来确定。





那么什么又叫超声波呢？声波频率超过人耳听觉，频率比20千赫兹高的声波叫超声波。用于探伤的超声波，频率为0.4-25兆赫兹，其中用得最多的是1-5兆赫兹。利用声音来检测物体的好坏，这种方法早已被人们所采用。例如，用手拍拍西瓜听听是否熟了；医生敲敲病人的胸部，检验内脏是否正常；用手敲敲瓷碗，看看瓷碗是否坏了等等。但这些依靠人的听觉来判断声响的检测法，比声响法要客观和准确，而且也比较容易作出定量的表示。由于超声波探伤具有探测距离大，探伤装置体积小，重量轻，便于携带到现场探伤，检测速度快，而且探伤中只消耗耦合剂和磨损探头，总的检测费用较低等特点，建筑业市场主要采用此种方法进行检测。



超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高，对人体无害等优点；缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性；超声波探 伤适合于厚度较大的零件检验。
